?十字導軌（又稱交叉導軌、十字滑臺導軌）是一種由兩組互相垂直的直線導軌組合而成的高精度導向機構，主要用于實現機械部件在平面內（X 軸和 Y 軸）的精密平移運動。其結構緊湊、導向精度高，廣泛應用于自動化設備、精密機床、檢測儀器等領域。以下展開說明一下：
?
1. 核心結構
十字導軌由橫向?qū)к墸╔ 軸） 和縱向?qū)к墸╕ 軸） 交叉組合而成，兩組導軌互相垂直且剛性連接，形成 “十字” 結構：

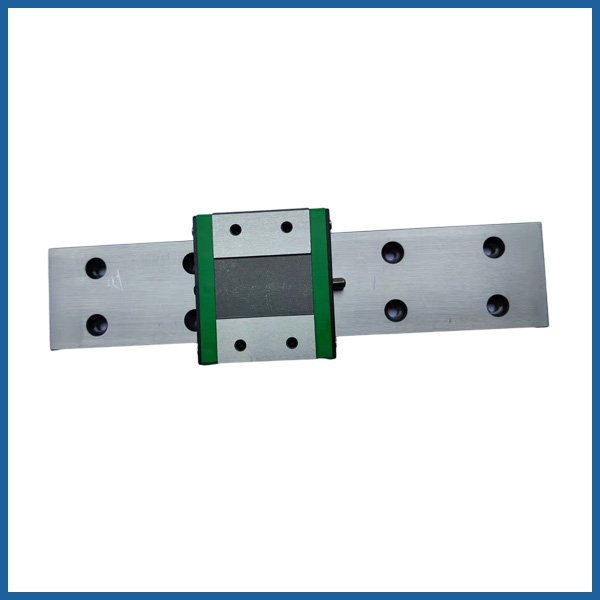

單軸導軌單元：每組導軌通常包含滑軌（固定部分，安裝在基座上）和滑塊（運動部分，與負載連接），滑塊與滑軌之間通過滾珠、滾柱或滑動摩擦副實現相對運動（滾動摩擦為主，摩擦力小、精度高）。
連接方式：橫向?qū)к壍幕瑝K與縱向?qū)к壍幕壒潭ㄟB接，或兩者通過過渡板剛性拼接，確保 X、Y 軸運動互不干擾，且負載能沿兩個方向獨立或復合移動。
2. 工作原理
當驅動裝置（如伺服電機 + 滾珠絲杠、同步帶）驅動 X 軸滑塊時，負載沿橫向（X 方向）平移；
驅動 Y 軸滑塊時，負載沿縱向（Y 方向）平移；
若 X、Y 軸同時驅動，負載可實現平面內任意軌跡的復合運動（如直線、斜線、曲線），運動精度由兩組導軌的導向精度共同決定。
