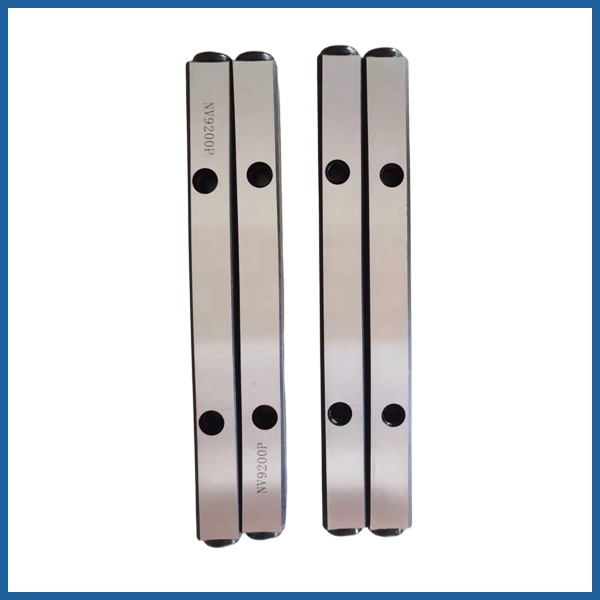

?交叉滾動導軌（又稱 “交叉滾子導軌”）的核心優勢是通過 “滾子交叉排列” 實現雙向高剛性、高精度導向，廣泛應用于精密機床、檢測設備、半導體設備等場景。若需提升其剛度以滿足高負載、抗變形需求，需從 “結構設計優化、材料與工藝升級、安裝與預緊控制、輔助強化措施” 四大維度系統性發力，同時兼顧 “剛度提升與精度保留”（避免過度強化導致精度衰減）。以下是具體可落地的技術路徑與實施要點：
?
一、從 “結構設計源頭” 提升固有剛度：優化受力與承載形態
交叉滾動導軌的剛度本質是 “抵抗外部載荷（徑向 / 軸向 / 力矩）的變形能力”，需通過優化導軌副的 “接觸形式、截面結構、滾子配置”，減少受力變形，具體措施如下：
1. 優化滾子規格與排列：增強接觸剛度
交叉滾動導軌的剛度核心依賴 “滾子與導軌滾道的接觸面積” 和 “滾子數量”，可通過以下設計提升：
增大滾子直徑與長度：在導軌安裝空間允許的前提下，將滾子直徑從常規的 3-5mm 增至 6-8mm（如 THK 交叉導軌 VR 系列，滾子直徑每增加 1mm，接觸剛度提升約 15%），同時增加滾子長度（如從 8mm 增至 12mm），擴大滾子與滾道的接觸面積（接觸面積與剛度正相關，面積越大，單位載荷下的變形越?。?br>加密滾子排列密度：減小滾子間距（如從常規的 10mm 減至 6-8mm），增加單位長度內的滾子數量（如 100mm 導軌長度內，滾子數量從 10 個增至 16 個），使外部載荷分散到更多滾子上，降低單個滾子的受力變形（尤其適用于均布載荷場景）；
優化滾子交叉角度：常規交叉滾子導軌的滾子交叉角度為 90°（雙向等剛度），若設備存在 “單向主導載荷”（如垂直方向載荷遠大于水平方向），可定制 “非對稱交叉角度”（如垂直方向 60°、水平方向 30°），使主導載荷方向的滾子接觸數量更多、接觸角更優（接觸角越接近 45°，徑向剛度越高），提升該方向的剛度約 20%-30%。
2. 強化導軌基體與滑塊結構：減少本體變形
導軌基體（導軌條）和滑塊是承載的核心結構，其自身剛度不足會導致整體變形，需從 “截面形狀、壁厚、加強筋” 優化：
增厚導軌基體壁厚：常規交叉導軌的導軌條壁厚為 5-8mm，可增至 10-12mm（如采用 “U 型加厚截面” 替代常規矩形截面），同時選用 “一體化鍛造工藝”（而非沖壓工藝）制造導軌條，減少內部應力，提升基體的彎曲剛度（彎曲剛度與壁厚的三次方成正比，壁厚增加 50%，彎曲剛度可提升約 237%）；
滑塊內置加強筋：在滑塊內部（滾子安裝腔之間）增設 “十字形或網格狀加強筋”（厚度 3-5mm，材質與滑塊一致），增強滑塊的抗扭剛度（尤其針對力矩載荷場景，如設備運行中的傾覆力矩，加強筋可減少滑塊的扭轉變形，使力矩載荷更均勻傳遞至滾子）；
優化滾道加工精度：滾道是滾子的接觸面，其 “圓度、粗糙度、平行度” 直接影響接觸剛度 —— 采用 “超精密磨削工藝”（如 CNC 成形磨床，加工精度達 IT5 級），將滾道粗糙度控制在 Ra≤0.2μm（常規為 Ra0.4μm），減少滾子與滾道的接觸間隙（間隙越小，剛度越高），同時確保滾道母線的直線度≤5μm/m，避免局部接觸應力集中導致的變形。
二、通過 “材料與表面處理” 升級：提升抗變形與耐磨能力
材料的 “彈性模量、硬度、韌性” 決定導軌的抗變形極限，合理選擇材料與表面處理工藝，可從 “材質本質” 提升剛度（尤其長期載荷下的剛度穩定性）：
1. 選用高彈性模量材料：減少彈性變形
交叉滾動導軌常規材質為 “SUJ2 軸承鋼”（彈性模量 206GPa），若需更高剛度，可升級為以下材料：
高碳鉻軸承鋼（SUJ3）：在 SUJ2 基礎上降低硫、磷雜質含量，彈性模量提升至 210GPa，同時抗拉強度從 1800MPa 增至 2000MPa，抗永久變形能力更強（長期承受額定載荷的 1.2 倍時，變形量比 SUJ2 減少 15%）；
粉末冶金高速鋼（如 ASP-60）：彈性模量達 220GPa，硬度可達 HRC65-67（SUJ2 為 HRC60-62），不僅剛度更高，還能承受更高的接觸應力（可達 3500MPa，常規 SUJ2 為 3000MPa），適合高載荷、高頻次運行場景（如精密沖床導軌）；
陶瓷復合涂層：在導軌滾道表面噴涂 “氧化鋁陶瓷涂層”（厚度 50-100μm），彈性模量達 380GPa（遠高于鋼材），且硬度 HRC≥80，可減少滾道的彈性變形（單位載荷下變形量比鋼質滾道減少 40%），同時提升耐磨性（壽命延長 2-3 倍）。
2. 優化熱處理工藝：提升材料剛性與穩定性
通過精準的熱處理，消除材料內部應力，提升材料的剛性與尺寸穩定性，避免長期使用中因應力釋放導致的剛度衰減：
雙細化熱處理：先進行 “球化退火”（加熱至 780-820℃，保溫 4 小時，使碳化物球化），再進行 “淬火 + 深冷處理”（淬火溫度 850-870℃，油冷至室溫后，立即放入 - 80℃深冷箱保溫 2 小時），最后高溫回火（180-200℃保溫 3 小時）—— 該工藝可使材料晶粒細化至 10-15μm（常規熱處理為 20-30μm），內應力消除率達 90% 以上，導軌的彈性變形量減少 25%，且長期剛度穩定性提升（10000 小時運行后，剛度衰減率從 5% 降至 2%）；
局部感應淬火：僅對導軌滾道區域進行 “高頻感應淬火”（加熱溫度 900-950℃，淬火深度 2-3mm），使?jié)L道表面硬度達 HRC62-64，而導軌基體保持 HRC30-35 的韌性（避免整體淬火導致的脆性斷裂），既提升滾道的接觸剛度，又保證基體的抗沖擊能力（適合有輕微沖擊載荷的場景）。
三、精準控制 “安裝與預緊”：最大化實際使用剛度
交叉滾動導軌的 “實際剛度” 不僅取決于設計，還與安裝精度、預緊力控制密切相關 —— 安裝偏差或預緊不當，會導致設計剛度無法發揮，甚至產生額外變形，需重點關注以下要點：
1. 嚴格控制安裝基面精度：避免強制變形
導軌安裝基面的 “平面度、平行度、粗糙度” 是剛度發揮的基礎，若基面精度不足，導軌會被強制安裝成 “彎曲或傾斜形態”，導致滾子接觸不均、剛度驟降：
安裝基面平面度要求：基面平面度誤差需≤導軌長度的 1/10000（如 1000mm 長導軌，基面平面度≤0.1mm），且每米范圍內的局部起伏≤0.05mm（可采用 “精密研磨平板” 或 “大理石平臺” 作為安裝基面，平面度達 00 級）；
基面粗糙度與清潔度：基面粗糙度需 Ra≤1.6μm（常規 Ra3.2μm 需通過砂輪精磨優化），安裝前用無水乙醇清潔基面，去除油污、鐵屑（微小雜質會導致導軌與基面之間產生間隙，受力時出現 “點接觸”，剛度下降 30% 以上）；
安裝螺栓選型與緊固：采用 “高強度內六角螺栓”（如 8.8 級或 12.9 級，常規為 4.8 級），螺栓間距控制在 50-80mm（常規為 100mm），且緊固扭矩需按材料屈服強度的 70% 設定（如 M8 螺栓，12.9 級扭矩設定為 35-40N?m），確保導軌與基面緊密貼合（貼合率≥95%），避免受力時導軌與基面之間的相對變形。
2. 合理設置預緊力：消除間隙，提升剛度
交叉滾動導軌的 “預緊力” 是通過調整滑塊與導軌的配合間隙實現的（預緊力越大，間隙越小，剛度越高），需根據載荷類型選擇合適的預緊等級，避免過緊或過松：
預緊等級選型：
輕載精密場景（如檢測設備）：選擇 “輕預緊（C0 級）”，預緊力為額定動載荷的 5%-10%，既消除間隙（剛度提升 10%-15%），又避免過大預緊導致摩擦力增加、發熱加劇；
中載抗變形場景（如機床滑臺）：選擇 “中預緊（C1 級）”，預緊力為額定動載荷的 10%-15%，剛度提升 25%-30%，同時可承受一定力矩載荷（如傾覆力矩）；
重載高剛性場景（如沖壓設備）：選擇 “重預緊（C2 級）”，預緊力為額定動載荷的 15%-20%，剛度提升 40%-50%，但需配套高剛性材料（如 SUJ3 鋼），避免預緊力過大導致滾道永久變形；
預緊力的精準控制：通過 “墊片調整法”（在滑塊與導軌之間加裝 0.01-0.03mm 厚的銅墊片）或 “定制預緊滑塊”（廠家根據需求加工不同間隙的滑塊）實現，預緊后需檢測導軌的 “運行阻力”（如 100mm 長導軌，輕預緊時阻力≤50N，重預緊時≤100N），確保預緊力均勻（左右滑塊阻力差≤10%）。
四、增加 “輔助強化措施”：針對性彌補剛度短板
針對特殊工況（如大跨度、重載、力矩載荷），僅靠導軌自身優化可能無法滿足剛度需求，需通過 “外部輔助結構” 進一步提升整體剛度：
1. 加裝輔助支撐：減少跨度變形
當導軌安裝跨度較大（如≥1000mm）時，導軌自身的彎曲變形會導致剛度下降，需在跨度中間或薄弱部位加裝輔助支撐：
中間剛性支撐：在導軌跨度中點處加裝 “可調式支撐塊”（材質為大理石或淬火鋼，平面度 00 級），支撐塊頂部與導軌底部的間隙控制在 0.005-0.01mm（通過塞尺檢測），受力時支撐塊可承擔 20%-30% 的垂直載荷，減少導軌的彎曲變形（跨度 1500mm 的導軌，加裝支撐后彎曲剛度提升約 50%）；
側向?qū)蛑危喝粼O(shè)備存在較大水平載荷（如機器人手臂橫向移動），在導軌的側面加裝 “導向滾輪” 或 “輔助導軌”（如微型線性導軌），與主交叉導軌形成 “雙向支撐”，水平方向剛度提升 35%-45%，避免導軌在水平載荷下出現側傾變形。
2. 優化載荷分布：避免局部應力集中
交叉滾動導軌的剛度與 “載荷分布均勻性” 正相關，局部集中載荷會導致滾子過度變形、剛度驟降，需通過結構設計優化載荷分布：
多滑塊協同承載：將單個滑塊承載改為 “2-4 個滑塊均勻分布”（如 1000mm 長導軌，均勻布置 3 個滑塊，間距 300-350mm），使載荷分散到多個滑塊的滾子上，單個滾子的受力減少 50%-60%，變形量顯著降低；
載荷中心與導軌中心對齊：設計設備結構時，確保外部載荷的 “作用中心” 與導軌的 “幾何中心” 重合（偏差≤10mm），避免產生附加力矩（如偏載導致的傾覆力矩）—— 若無法對齊，需在力矩方向增加 “抗扭加強板”（如在滑塊兩側加裝 L 型鋼板，與設備底座剛性連接），減少力矩導致的扭轉變形（剛度提升 25%-30%）。
3. 采用 “導軌組合結構”：疊加剛度優勢
針對超高剛度需求（如重型機床、航天設備），可將交叉滾動導軌與其他高剛性導軌組合，形成 “復合導向系統”：
交叉導軌 + 滾柱導軌組合：交叉導軌提供雙向高精度導向，滾柱導軌（如 THK SR 系列）提供更高的徑向剛度（滾柱接觸面積比滾子大 3 倍），兩者并行安裝，徑向剛度可提升 60%-80%，同時保留交叉導軌的高精度優勢；
雙導軌平行布置：在設備底座兩側平行安裝兩根交叉滾動導軌（間距根據設備寬度設定，如 300-500mm），每根導軌配置 2 個滑塊，形成 “四點支撐” 結構，抗傾覆力矩能力提升 1.5-2 倍（適合大型工件搬運、重型切割設備）。
五、關鍵驗證與檢測：確保剛度達標
剛度提升措施實施后，需通過 “量化檢測” 驗證實際效果，避免理論設計與實際使用脫節，核心檢測項目如下：
靜態剛度檢測：采用 “精密測力計 + 位移傳感器”（精度 0.1μm），在導軌的徑向、軸向分別施加額定載荷的 50%、80%、100%，測量對應的變形量（如施加 10kN 徑向載荷，變形量需≤5μm），計算剛度值（剛度 = 載荷 / 變形量），確保符合設計要求；
動態剛度檢測：通過 “振動測試儀” 測量導軌在不同運行速度（如 0.1-1m/s）下的固有頻率（高剛度導軌固有頻率≥500Hz，常規為 300-400Hz），確保固有頻率遠離設備的激勵頻率（如電機振動頻率、切削頻率），避免共振導致剛度失效；
長期剛度穩定性檢測：進行 “10000 次往復運行測試”（模擬實際使用工況），每次運行后檢測剛度值，若剛度衰減率≤3%，則說明剛度穩定性達標（劣質導軌衰減率可能超過 10%）。
